阀门图形符号大全(杜伯拉阀门推荐)

发布于:2019/1/16 10:14:37 点击量:2594

阀门图例简介:
阀门图例(阀门图形符号)是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用,一般来说,阀门图例的差异都不大,但也会存在一定程度上的区域性差别。阀门图例大全包括各个种类阀门的图例,其中也包含了球阀、蝶阀、闸阀、截止阀等多种常用阀门的符号信息。在给排水专业制图中,阀门图例大全是重要的参考资料。不同种类的阀门符号表示都不同,为帮助大家掌握各个阀门的符号表示方法,下面就为大家汇总下阀门图例大全,以供大家查阅。

阀门图例大全:

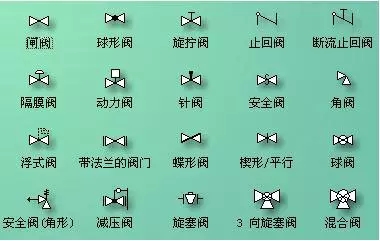

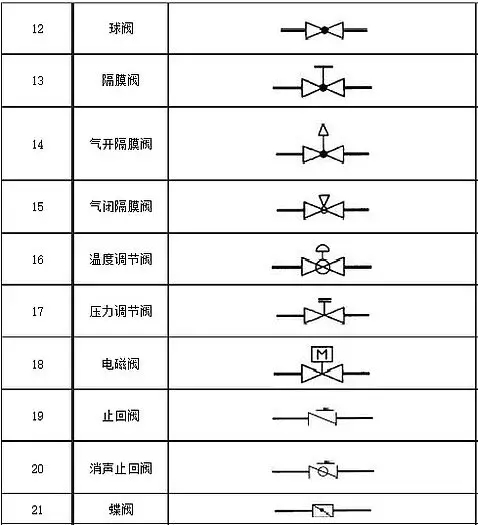

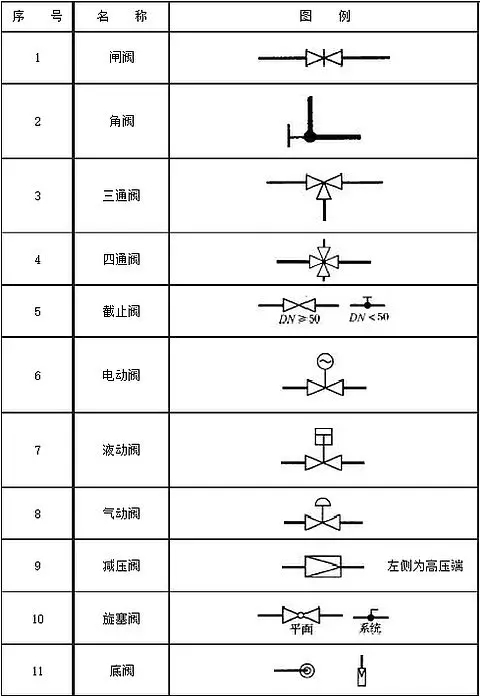

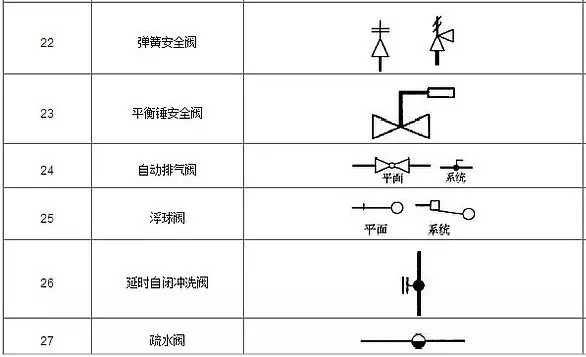

阀门图形符号:



注:阀门图例应以图样表示,不得以文字代替绘图。在绘图过程中,如果同一阀门符号表示的阀门用途不同时,可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时,说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明,局部问题应注写在本张图纸内。
