ZXSM型气动薄膜角形套筒调节阀使用说明

发布于:2019/1/26 9:44:13 点击量:112

  ZXSM型气动调节阀全称ZXSM型新系列气动薄膜角形套筒调节阀,相对于ZXSP型气动薄膜角形单座阀来说只是阀内件不一样,相对于气动薄膜套筒调节阀来说,只是阀体不一样。

   ZXSM气动调节阀使用在管道90°弯道处,用于代替ZXSP不能胜任高压差的场合。同ZXSP气动调节阀一样,它具有具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。下面我们一起来了解ZXSM气动调节阀的结构及零件材料。

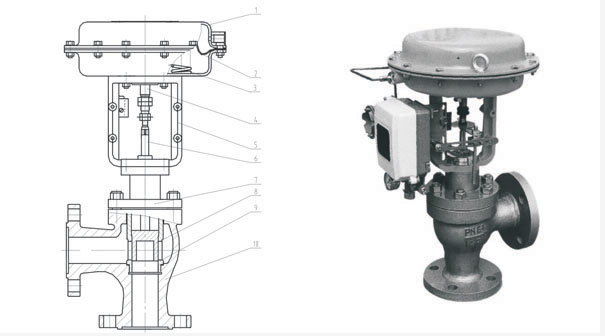

1、膜盖2、膜片3、弹簧4、推杆5、支架6、阀杆  7、阀盖8、阀芯9、套筒 10、阀体


ZXSM型气动调节阀主要零件材料如下表格:

零件名称

材  料

阀体、阀盖

WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo)
 CF8(304)CF8M(316)CF3(304L)CF3M(316L)

阀芯、套筒

304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2)
 并堆焊司太莱合金    17-4PH(沉淀硬化型不锈钢)

填料

PTFE(聚四氟乙烯)R.TFE(增强聚四氟乙烯)Grafoil(柔性石墨)

密封垫片

XB350(石棉橡胶板)、PTFE、柔性石墨夹金属

膜盖

A3(Q235镀漆或喷塑)304(特殊情况下采用)

波纹膜片

丁腈橡胶夹增涤纶织

阀杆

304  316  316L  17-4PH

顾客可根据工况选择材料


气动薄膜角形套筒调节阀使用说明书


ZXSM型气动薄膜角形套筒调节阀使用说明.zip
