ZXG系列气动薄膜笼式单座调节阀是一 种压力平衡型调节阀，采用笼式套筒导 向、单座密封结构,配用多弹簧执行结构， 流道呈～流线型，选用进口MA43系列平衡 密封环。整体具有工作平稳、允许压差 大、流量特性精确、噪音低等特点。特别 适用于允许泄漏小、阀前后压差较大的工 作场合。

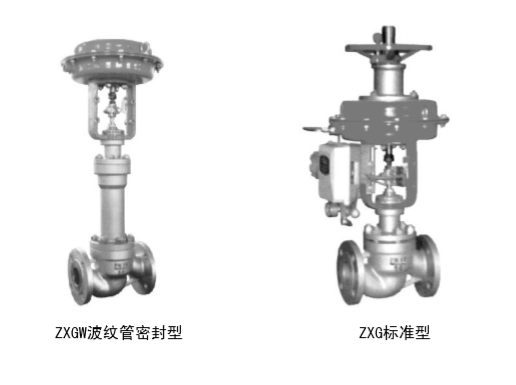

 ZXG系列气动薄膜笼式单座调节阀有标准型、散热型、低温型、调节切断型、波纹管密封型等多种型 式。产品公称压力等级有PN（Mpa）1.6、 4.0、6.4、10.0;阀体口径范围DN（mm） 20～250；适用流体温度-150～+250℃范围 内多种档次；泄漏量标准有Ⅳ级、Ⅴ级、 Ⅵ级；流量特性有直线、等百分比。多种 品种规格可供选择。

规格数据

·当温度超出-150℃～+250℃范围时请选 用ZXM系列套筒调节阀。

  ZXG系列气动薄膜笼式单座调节阀使用说明书

ZXG系列气动薄膜套筒导向型单座调节阀说明书.zip
