ZAJV,ZDJV型电动V形球阀使用说明

发布于:2019-6-13 8:59:12 点击量:10

ZAJV、ZDJV电动V型球阀概述

       ZAJV、ZDJV是一种旋转型调节球阀,为电动单元组合仪表中的执行单元,ZAJV型为电动机械式(内无伺服放大器),须配伺服放大器和电动操作器才能实现比例调节;而ZDJV型电子式V形调节球阀的执行机构内含伺服机构。输入信号(DC4-20mA或15V)及电源(220V,50HZ)即可调节。

     阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9Ti或0Cr18Ni12Mo2(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种。分别用于常温(-40~200℃)及高温(-60~450℃)场合。

     ZAJV,ZDJV型电动V形球阀传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用,特别用于介质含有纤维丝状、颗粒物、浆液等工况。广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节,以达到自动化控制过程中生产工艺按一定的规范进行。

二、ZAJV,ZDJV型电动V形球阀结构

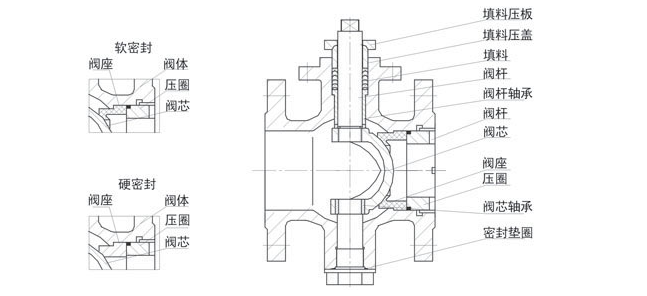

主要由电动执行机构和带V形切口的部分球面形调节球阀两部分组成,其结构见下图。



ZAJV,ZDJV型电动V形球阀使用说明


ZAJV,ZDJV型电动V形球阀使用说明.zip
