阀门定位器的组成

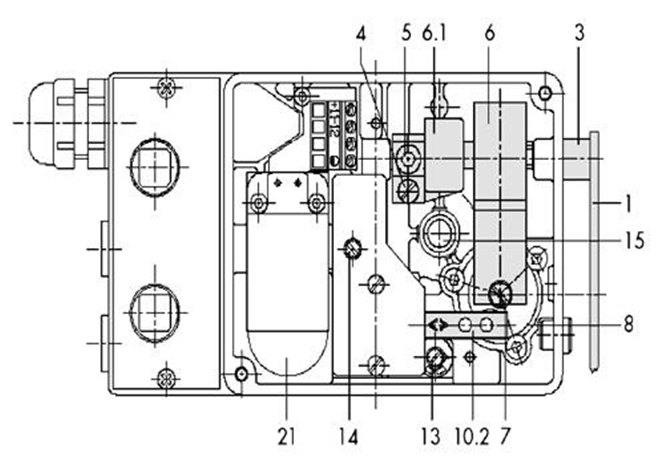

以SAMSON 的4763 电/气阀门定位器（图1A）为例，定位器主要组成部分见图2。

图2
1.反馈杆（1） 2.反馈弹簧（6） 3.反馈风箱（7） 4. 气动功率放大器（7下部） 5. 电/气转换器（21）

阀门定位器工作原理

1. 模拟定位器

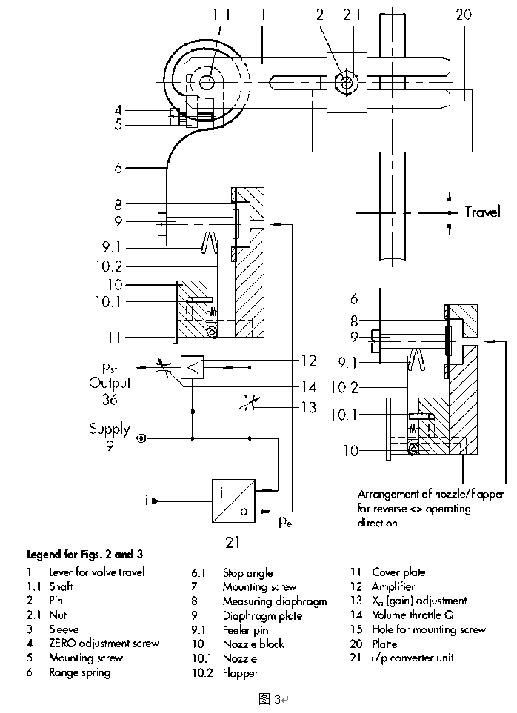

我们还是以SAMSON的4763定位器为例（参考图3）。我们设：调节阀为FC（气开）；定位器为正作用

A）阀位根据输入信号成比例动作
输入信号↑→Pe 点气压↑→反馈风箱中连杆（9）向左动作→压紧弹簧（6），挡板（10.2）靠近喷嘴（10.1）→输出风压↑→阀杆（对于气开阀）↑→压紧弹簧（6）→反馈风箱中连杆（9）向右动作→挡板（10.2）离开喷嘴（10.1）→输出气压（Pst）↓。当反馈弹簧的力与反馈风箱的力平衡时，阀位保持与输入信号对应的位置。

B）定位
当输入信号不变时：由于工艺条件变化导致阀杆↑→压紧执行器弹簧→压紧弹簧（6）→反馈风箱中连杆（9）向右动作→挡板（10.2）离开喷嘴（10.1）→输出气压↓→由执行器向下的弹簧力使阀位回到原来的地方。
由于工艺条件变化导致阀杆↓→放松执行器弹簧→放松弹簧（6）→反馈风箱中连杆（9）向左动作→挡板（10.2）靠近喷嘴（10.1）→输出气压↑→使执行器向上运动使阀位回到原来的地方。

阀门定位器的常见故障分析

1. 阀门定位器有输入信号但是调节阀不动作，原因大多是电 磁铁组件发生故障或是供气压力不对，建议换电磁铁组件或检查气 源压力。

2. 阀门定位器没有输出压力。原因为空气中的灰尘，杂质没 有过滤彻底，导致节流孔堵死，或者是喷嘴挡板位置不正确，继动 器有缺陷等，处理办法用0．2mm钢丝疏通节流孔，更换继动器 等。

3. 输出压力缓慢或不正常。在日常生产运行中，调节阀不断 的动作，会导致调节阀的膜头受损、漏气，造成有输入信号但调节 阀动作缓慢的故障，使调节阀达不到及时调节的效果，处理办法检 查膜室，更换膜片。
