您现在的位置:首页 > 产品 > 氮封阀系列

氮封装置 氮封阀 自力式微压调节阀

  • 发布时间:2019-09-20
  • 产品品牌:杜伯拉DBL
  • 产品型号:DBL-ZZYVP
  • 连接形式:法兰
  • 产品材质:铸钢
  • 公称通径:DN25-150
  • 行业应用:可用于工业燃烧炉系统,控制两种物料;用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。

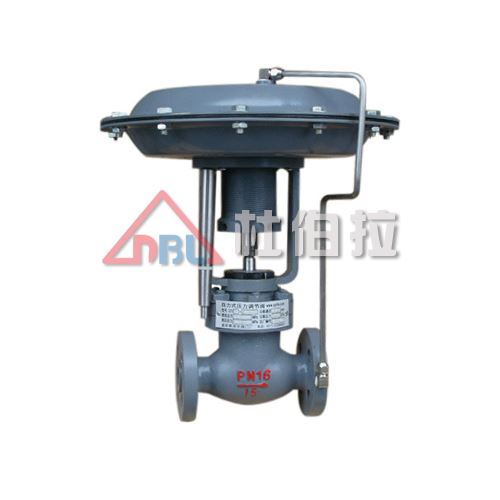

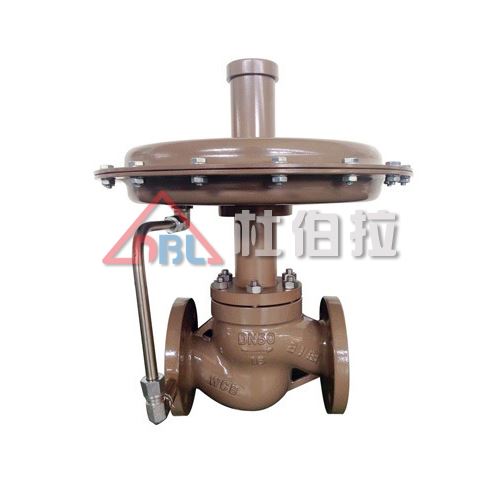

氮封装置 氮封阀 自力式微压调节阀

氮封装置 氮封阀 自力式微压调节阀 自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系 统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。

氮封装置 氮封阀 自力式微压调节阀 零件资料:

·无需停止生产即可进行设定值的调整;
·无填料,阀杆上、下活动时不存在磨擦,上密封非常可靠;
·执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来;
·阀体为四通形式,因而K、B型可通用一种阀体。



氮封装置 氮封阀 自力式微压调节阀 技术参数:

◆主要技术参数和性能指标(表一)

公称通径 DN(mm)

20

25

32

40

50

65

80

100

额定流量

系数 Kv

ZZCP/ZZVP

8

11

20

32

50

80

100

160

ZZCN





53

83



额定行程 (mm)

6

8

10

15

20

公称压力 PN(MPa)

0.10 1.0

差压调节范围 (kPa)

0.5 ~ 5.5 5 ~ 10 9 ~ 14 13 ~ 19

18 ~ 24 22 ~ 28 26 ~ 33 31 ~ 38

36 ~ 44 42 ~ 51 49 ~ 58 56 ~ 66

64 ~ 78 76 ~ 90 8 ~ 100

介质温度 ( ℃ )

≤ 80

调节精度 ( % )

≤ 10

允许泄漏

量 (l/h)

ZZCP/ZZVP

10 -4 X 阀额定容量 ( Ⅳ 级 )

ZZCN

5X10 -3 X 阀额定容量 ( II 级 )

注:1.ZZCP/ZZVP公称压力为0.10MPa,ZZCN为1.0MPa
       2.ZZCN差压调节范围为36~44…88~100kPa

氮封装置 氮封阀 自力式微压调节阀 规格重量:

◆外形尺寸及重量(表三) 单位:mm

DN

20

25

32

40

50

65

80

100

A

308

394

308

394

308

394

394

394

H

ZZCP/ZZVP

376

465

365

445

445

490

490

510

ZZCN





536

536



L

ZZCP/ZZVP

150

160

180

200

230

290

310

350

ZZCN





222

222



重量 G(Kg)

12

13

15

17

20

28

38

43

导压管螺纹接头

M16X1.5



氮封阀相关产品

供氮阀氮封阀

泄氮阀(泄氮装置)

呼吸阀


以上调节阀根据现场工况不同,详情咨询杜伯拉阀门0571-88194369
