您现在的位置:首页 > 产品 > 自力式减压阀组

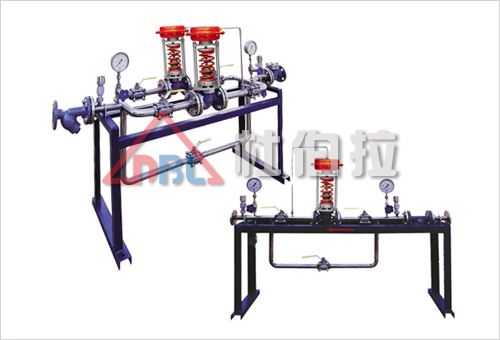

自力式调节阀组 ZSY双/ZSY单回路自力式调节阀

  • 发布时间:2019-12-24
  • 产品品牌:杜伯拉DBL
  • 产品型号:DBL-ZSY双回路
  • 连接形式:螺纹
  • 产品材质:碳钢
  • 公称通径:DN15-300
  • 行业应用:广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压或泄压等的自动化控制。

自力式调节阀组 ZSY双/ZSY单回路自力式调节阀

自力式调节阀组 ZSY双/ZSY单回路自力式调节阀 产品介绍

ZZYP(M、N)型自力式压力调节阀不是安装在管道上,而是配合其它阀门或管道联合安装在系统中,通常有单路减压和双路减压两种。用户可以根据需要订购。

自力式调节阀组 ZSY双/ZSY单回路自力式调节阀 结构形式

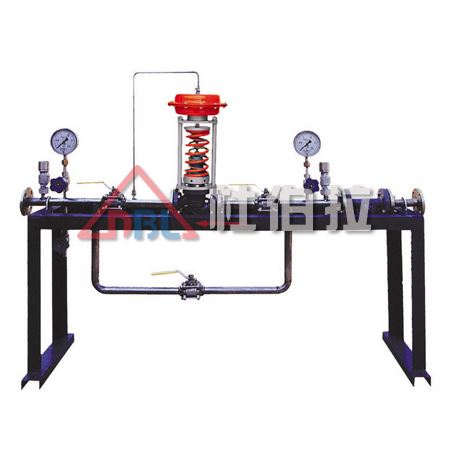

A.单路减压

一、用于各种气体及低粘度液体的减压


二、用于各种高粘度液体的介质减压


三、用于蒸汽减压的自力式

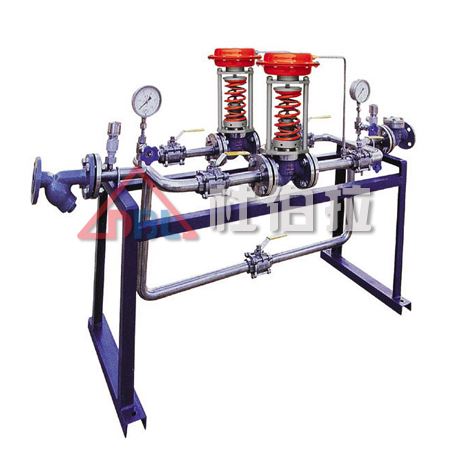

B.双路减压

双路减压只用于在工况特别重要,系统不允许出故障的系统中,平常一路工作,一路关闭备用,只要流量足够,不需要同时开启两路减压,以免出现阀开度过小产生震荡和噪声影响阀使用寿命。

一、用于各种气体及低粘度液体的减压


二、用于各种高粘度液体介质的减压

        同气体减压,只是自力式阀门倒装便可。

三、用于蒸汽减压的自力式双路阀组



自力式调节阀组 ZSY双/ZSY单回路自力式调节阀 外形尺寸



自力式调节阀组 ZSY双/ZSY单回路自力式调节阀 安装与使用

*阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为自立在水平管上,当位置空间不允许时才倒装或斜装。

*阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约3个月灌水一次。

*取压点应取在调压阀适当位置,阀前调压应大于2倍管道直径,阀后调压大于6倍管道直径。

*为便于现场维修及操作,调压阀四周应留有适当空间。

*当介质为洁净气体或液体时,阀前过滤器可不安装。

*调压阀通径过大(DN≥100时),应有固定支架。

*当确认介质很洁净时,件3可不安装。

*位置实在不允许时,旁通阀(手动)可以省略(我们不推荐)。

*阀组后根据需要用户可选配止回阀、安全阀等。

*自力式阀根据计算通径可以小于管道直径,而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径。
