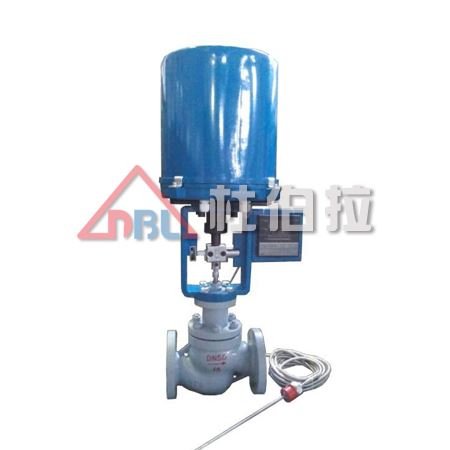

ZZWP自力式温度调节阀 新型比例调节阀 温度自动调节阀门

  • 发布时间:2019-12-24
  • 产品品牌:杜伯拉DBL
  • 产品型号:DBL-ZZWP
  • 连接形式:内螺纹
  • 产品材质:不锈钢
  • 公称通径:DN15-250
  • 行业应用:广泛应用在各种供热、供水、空调、锅炉、汽泡罩式炉、各种热交换器等机械电气设备之中,也可用于化工、石油、电力、冶金等

ZZWP自力式温度调节阀 新型比例调节阀 温度自动调节阀门

ZZWP型自力式温度调节阀用途

  ZZWP型自力式温度调节阀系新型比例调节阀特性的现场型温度自动调节阀门。

  产品有如下特点:

  无需外加能源,利用被调介质的自身能量实现介质的温度自动调节,结构简单,动作可靠,无需更多的维护和保养。

  有被调节质压力波动补偿装置,提高控制精度。

  有较宽的温度设定范围,显示清晰,调节方便。

  控制器局有比例式调节特性,动作平稳,无噪声。

  有超温过载保护措施,可靠性高。

为此,该产品可广泛应用在各种供热、供水、空调、锅炉、汽泡罩式炉、各种热交换器等机械电气设备之中,实现温度自动调节,也可用于化工、石油、电力、冶金等连续生产过程之中就地调节,可节约能源及基建投资,减少维护及工作量。



ZZWP型自力式温度调节阀主要技术参数、外形尺寸及重量

1、外行尺寸及重量(附图1)             表1

公称通径DN1520253240506580100125150200250

D105115135145160180195215245280335405

D17585100110125145160180210240295355
D255657885100120135155185210265320
f23
尺寸b1416182022242630

nxd4x144x188x188x2312x2312x25

L160200230290310350400480600730
总高H50054058064070075082095011001280
温包插入深度T230,430430,6306,301,000
温包外露高度h350
温包直径dl25,14
重量(kg)8101315183035607585110150



2 、主要技术参数

公称通径DN1520253240506580100125150200250
Kv值4.46.91117.627.544691101762754406901100
PN16允许最大压差bar16155
PN40允许最大压差bar16155
额定行程 (mm)6810142035
温度设定范围0~70℃、50~120℃、100~170℃ 150~220℃ 200~270℃
设定误差±5%
比例范围40%±15%
超温过载允许温度设定范围上限+50%
毛细管长度3M,5M
使用环境温度—40℃~+80℃
时间常数 (s)20,120
安装接头G1〞
温包材质黄铜H62,不锈钢1Cr18Ni9Ti
阀体材质ZG230~450.ZG1Cr18Ni9Ti
阀芯材质不锈钢
