自力式压力调节阀( 自力式蒸汽调压阀)

  • 发布时间:2018-12-26
  • 产品品牌:杜伯拉控制阀
  • 产品型号:自力式蒸汽调压阀
  • 连接形式:法兰式、焊接式、螺纹式
  • 产品材质:WCB、304.316不锈钢
  • 公称通径:DN15-300(1/2”-12”)
  • 行业应用:自力式蒸汽调压阀广泛应用于蒸汽管道设备的减压稳压自动控制。

自力式压力调节阀( 自力式蒸汽调压阀)

自力式蒸汽调压阀概述:

      自力式蒸汽调压阀无需外加能源,利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积,改变流量,从而使阀前或阀后压力稳定到给定值,具有动作灵敏,压力波动小等特点。

      自力式蒸汽调压阀分为减压用阀后压力调节型(B型)和泄压用阀前压力调节型(K型),压力分段范围15~3000Kpa,配用不同的检测执行机构,广泛应用于蒸汽管道设备的减压稳压自动控制。



◆自力式蒸汽调压阀 参数说明:

阀内件特点:1、内置波纹管,具有压力平衡结构,灵敏度高
                  2、结构紧凑,性能可靠,免于维护
                  3、采用标准模块化设计
  阀体类型:  直通式
  阀盖形式:  标准型 散热型
  流量特性:  快开
  口径范围:  DN15-300(1/2”-12”)
  压力等级:  PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
  泄漏等级:  ASME B16.104 VI(软密封)
                   ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式、焊接式、螺纹式
   设定值偏差:±8%
适用温度范围:-30° ~ 350°


执行机构类型:薄膜式执行机构(自力式)
                     活塞式执行机构(自力式)
                     波纹管式执行机构(自力式)

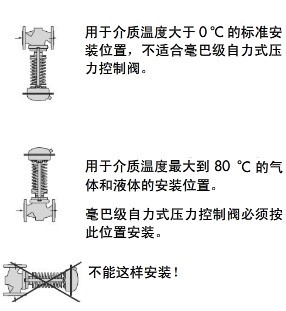

◆自力式蒸汽调压阀 安装方位及管道附件说明:

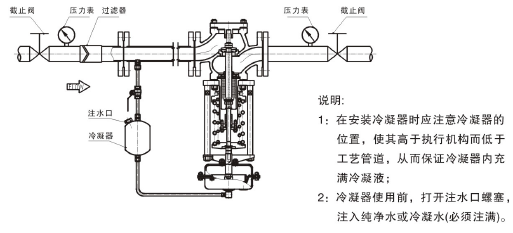

 a、调节蒸汽,阀后压力调节型(B型)(应安装冷凝器,建议安装过滤器)

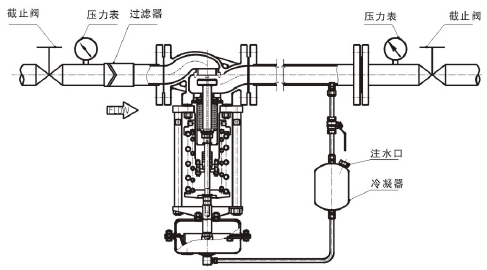

b、调节蒸汽,阀前压力调节型(K型)(应安装冷凝器,建议安装过滤器)

自力式蒸汽减压阀 安装注意事项:
1、不能将支撑直接加在阀门或执行机构上;
2、如果装有旁通管道,则旁通管道必须在阀后取压点的下游连接,旁通管道要安装截止阀;
3、在自力式蒸汽减压阀与取压点之间的管段上不能安装任何仪表(如自力式温度控制阀或截止阀);
4、自力式蒸汽减压阀后应尽量保持一定的直管段;
