您现在的位置：首页 > 产品 > 气动调节阀系列

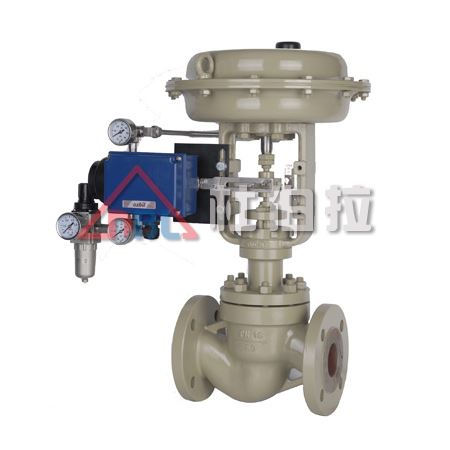

气动衬氟单座调节阀
- 发布时间:2019-10-08
- 产品品牌:杜伯拉
- 产品型号:DBL-ZXP
- 连接形式:法兰
- 产品材质:碳钢
- 公称通径:20-150
- 行业应用:适用于化工,石油,冶金,医药,电力等行业；对酸,碱等强腐蚀,剧毒,易发挥的介质进行自动控制。
气动衬氟单座调节阀
气动调节阀(衬氟)衬四氟单座调节阀由气(电)动执行机构和耐腐蚀单座直通阀体两部分组成，由于其接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚四氟乙丙烯(F46)并在阀杆部位使用聚四氟乙烯波纹管密封，防止介质的泄漏。
广泛适用于化工、石油、冶金、医药、电力等行业，对酸、碱等强腐蚀、剧毒、易发挥的介质进行自动控制。
■ 特点
·具有很强的耐腐蚀性能，在阀体内腔、阀芯、阀座、阀杆部位均包覆3mm厚的聚全四氟乙丙烯(F46)，能抗所有(浓硫酸、强碱和王水)的腐蚀。
·密封性能好，采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏；
·泄漏量小，由于阀芯、阀座是软密封，故泄漏量可达到国家Ⅵ级标准；
·可采用气动、电动两种执行机构，气动执行机构配多弹簧执行机构体积小、重量轻、输出力大、调节精度高；电子式执行机构无需伺服放大器，调节精度高；
■ 主要技术参数
公称通径DN(mm) | G?″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |||||||||
额定流量 | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | ||||||||||
直线 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 300 | |
气动执行 机构型号 | 正作用 | PM280B | PM400B | PM600B | PM1000B | ||||||||||||||
反作用 | PM280K | PM400K | PM600K | PM1000K | |||||||||||||||
电动执行机构型号 | 361LSA、361LSB | 361LSB、361LSC | |||||||||||||||||
额定行程L(mm) | 10、16 | 25 | 40 | 60 | |||||||||||||||
膜片有效面积Ae(cm2） | 280 | 400 | 600 | 1000 | |||||||||||||||
公称压力PN(MPa) | 1.0、1.6 | ||||||||||||||||||
固有流量特性 | 等百分比、直线 | ||||||||||||||||||
固有可调比R | 50 | ||||||||||||||||||
信号范围Pr(kPa) | 20～100、40～200、80～240 | ||||||||||||||||||
气源压力Ps(MPa) | 0.14、0.25、0.28、0.40 | ||||||||||||||||||
电动执行机构电源 | 220V50Hz、380V50Hz(可选) | ||||||||||||||||||
输入信号 | 4～20、0～10mA.DC及其它控制信号 | ||||||||||||||||||
泄漏量等级 | Ⅳ级、Ⅴ级、Ⅵ级 | ||||||||||||||||||
■ 主要性能指标
序号 | 项目 | 气动调节阀 | 电动调节阀 | |||
不带定位器 | 带定位器 | |||||
1 | 基本误差(％) | ±2.5 | ±1 | ±1.2 | ||
2 | 回差(％) | 3 | 1 | 1.0 | ||
3 | 死区(％) | 3 | 0.4 | 0.8 | ||
4 | 始终点 | 气/电开 | 始点 | ±2.5 | ±1 | ±1 |
终点 | ±5 | |||||
气/电关 | 始点 | ±5 | ||||
终点 | ±2.5 | |||||
5 | 额定行程偏差(％) | +2.5 | +2.5 | +2.5 | ||
杜伯拉调节阀相关产品 | |
以上调节阀根据现场工况不同可选择电动执行机构控制,详情咨询杜伯拉阀门0571-88194369 | |
