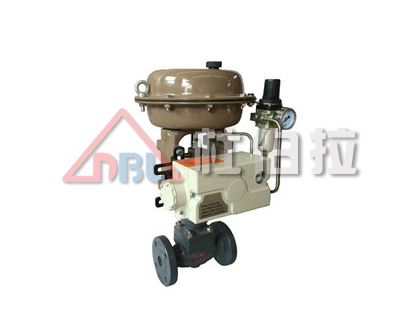

小口径单座调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。
小口径单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92标准。
◆小口径单座调节阀选型
公称通径:1/2”、3/4“、1”;DN15、20、25mm
公称压力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管式、夹套保温型
连接方式:法兰 FF、RF、RJ、TG、MFM
焊接 SW
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -17~+230℃
伸长I型(EI) -45~-17℃、+230~+566℃
伸长II型(EII) -100~-45℃
伸长III型(EIII) -196~-100℃
◆小口径单座调节阀附件
阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
