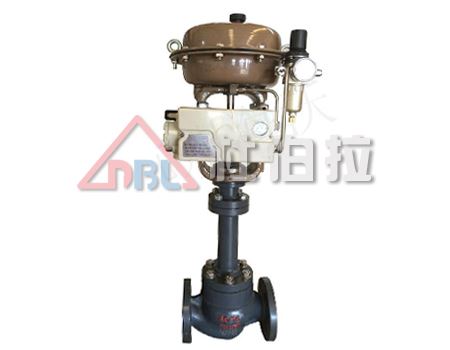

◆波纹管密封单座调节阀
波纹管密封单座调节阀阀芯采用上导结构,阀体结构紧凑,流体通道呈S型,具有压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。调节阀泄漏量符合ANSI B16.104标准。其上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的。另外该阀也可用在真空的场合。 调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。
产品符合GB/T4213-2008标准。
◆波纹管密封单座调节阀选型
公称通径:DN32、40、50、65、80、100、125、150、200、250mm
公称压力:ANSI 125、150、300
JIS 10、16、20K
PN 1.6、4.0MPa
阀体类型:直通式、角式
阀盖形式:波纹管式
连接方式:法兰 FF、RF、RJ、TG、MFM
焊接 SW(40~50mm);BW(65~200mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 IV)
软密封(ASME B16.104 Ⅵ)
使用温度:波纹管密封型 -45~+350℃
◆波纹管密封单座调节阀附件
阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等.
