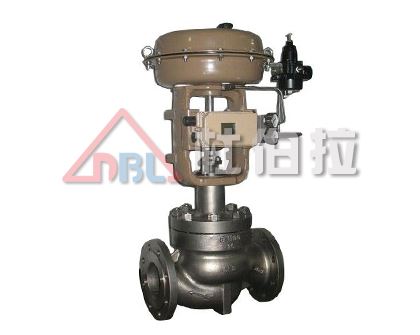

◆先导式平衡笼式调节阀
先导式平衡笼式调节阀是一种改进型压力平衡式的调节阀,介质自上而下流动。该阀在普通笼式调节阀基础上新增了先导阀芯来实现小开度调节,使得阀门整体调节能力得到提高。阀体结构紧凑,流体通道呈S型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。先导式调节阀密封效果好,切断能力强,对操作要求低,可作放空切断阀使用。调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
调节阀适用于控制各种高温的高压流体。
产品符合GB/T4213-2008标准
◆先导式平衡笼式调节阀选型
公称通径:DN40、50、65、80、100、125、150、200、250、300mm
公称压力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管式
连接方式:法兰 FF、RF、RJ、TG、MFM
焊接 SW(40~50mm);BW(65~200mm)
流量特性:等百分比、线性
泄漏等级:硬密封(ASME B16.104 III)
使用温度:标准型 -17~+230℃
伸长I型(EI) -45~-17℃、+230~+566℃
伸长II型(EII) -100~-45℃
伸长III型(EIII) -196~-100℃
◆先导式平衡笼式调节阀附件
阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等。
